Jak podłączyć wentylator łazienkowy do światła? Schemat i zasady

Gdy wentylator ma uruchamiać się razem ze światłem, samo połączenie przewodów jest dość proste, ale diabeł tkwi w szczegółach. Pytanie, jak podłączyć wentylator łazienkowy do oświetlenia, wymaga rozróżnienia zwykłego modelu od wersji z timerem lub higrostatem, sprawdzenia przewodów oraz zachowania zasad bezpieczeństwa w wilgotnym pomieszczeniu.

Najpierw wybierz właściwy wariant sterowania

Najprostszy wentylator bez dodatkowych funkcji ma zazwyczaj dwa zaciski, L i N. Podłącza się go tak, aby faza pojawiała się po włączeniu światła. W efekcie wentylator pracuje dokładnie tak długo jak lampa, więc po szybkim prysznicu może wyłączyć się zbyt wcześnie.

Lepszym rozwiązaniem do łazienki jest model z opóźnieniem wyłączenia. Taki wentylator startuje po zapaleniu światła, a po jego zgaszeniu działa jeszcze przez ustawiony czas, często od 2 do 30 minut. Do prawidłowej pracy elektroniki potrzebuje jednak stałego zasilania, a nie wyłącznie fazy pojawiającej się po włączeniu lampy.

Oznaczenia mogą się różnić między producentami. Zacisk sterujący bywa opisany jako LT, T, SL albo LS, dlatego przed podłączeniem zawsze sprawdzam schemat umieszczony na obudowie lub w instrukcji konkretnego urządzenia.

Co sprawdzić przed rozpoczęciem prac

W nowej instalacji do punktu wentylatora często doprowadza się przewód trzyżyłowy, na przykład L, N i PE. W przypadku urządzenia z timerem trzecia żyła może jednak pełnić funkcję fazy sterującej LT, a nie przewodu ochronnego. To ważne rozróżnienie, bo znaczenie żyły wynika ze schematu instalacji, a nie z samego faktu, że jest trzeci przewód.

Przed demontażem osprzętu wyłącz zasilanie odpowiednim wyłącznikiem nadprądowym i zabezpiecz je przed przypadkowym włączeniem. Sam neonowy próbnik nie daje wystarczającej pewności. Do sprawdzenia braku napięcia używa się sprawnego miernika, a przy wątpliwościach pomiar powinien wykonać elektryk.

• Sprawdź, czy wentylator jest przeznaczony do zasilania 230 V AC.
• Ustal, gdzie znajduje się faza stała, neutralny oraz faza załączana światłem.
• Sprawdź, czy obwód jest chroniony wyłącznikiem różnicowoprądowym, zwykle o czułości 30 mA.
• Zweryfikuj klasę ochronności urządzenia. Model klasy II ma symbol dwóch kwadratów i nie wymaga podłączenia PE.
• Dobierz wentylator o stopniu ochrony IP dopuszczonym w miejscu montażu.

W łazience nie montuję urządzenia „na oko” tylko dlatego, że pasuje do otworu. W pobliżu wanny lub prysznica obowiązują strefy ochronne, a wymagania dotyczące sprzętu elektrycznego wynikają między innymi z normy PN-HD 60364-7-701. Jeżeli wentylator ma znaleźć się blisko źródła wody, jego lokalizację i klasę IP powinien potwierdzić fachowiec.

Przewody łącz w zamkniętej puszce lub w zaciskach przewidzianych do danego zastosowania. Skręcanie żył i owijanie ich taśmą nie jest poprawną metodą trwałego połączenia, szczególnie w miejscu narażonym na wilgoć.

Jak wykonać podstawowe podłączenie do światła

W przypadku zwykłego wentylatora dwuprzewodowego połączenie wykonuje się równolegle do obwodu oświetlenia. Przewód neutralny N trafia do zacisku N wentylatora, a przewód fazowy sterowany włącznikiem światła do zacisku L.

1. Wyłącz zasilanie i potwierdź brak napięcia miernikiem.
2. Odłącz przewody od starego urządzenia lub przygotuj przewody wychodzące z puszki.
3. Podłącz neutralny N do zacisku N wentylatora.
4. Podłącz fazę powracającą z włącznika światła do zacisku L.
5. Jeżeli urządzenie ma zacisk PE i należy do klasy I, podłącz do niego przewód ochronny. W modelu klasy II nie łącz PE z żadnym innym zaciskiem.
6. Sprawdź, czy przewody są dobrze zamocowane, zamknij obudowę i dopiero wtedy włącz zabezpieczenie.

W tym wariancie wentylator ruszy po zapaleniu światła i zatrzyma się po jego wyłączeniu. To rozwiązanie ma sens w małej toalecie lub pomieszczeniu używanym krótko, ale w łazience z prysznicem zdecydowanie lepiej sprawdza się timer albo higrostat.

Jeżeli w puszce przy włączniku nie ma przewodu neutralnego, nie wolno „pożyczać” go z przypadkowego obwodu. Trzeba doprowadzić właściwe zasilanie z punktu, w którym L i N należą do tego samego obwodu. Mieszanie przewodów z różnych zabezpieczeń może stworzyć niebezpieczne napięcie nawet po wyłączeniu jednego wyłącznika.

Podłączenie modelu z timerem wymaga stałej fazy

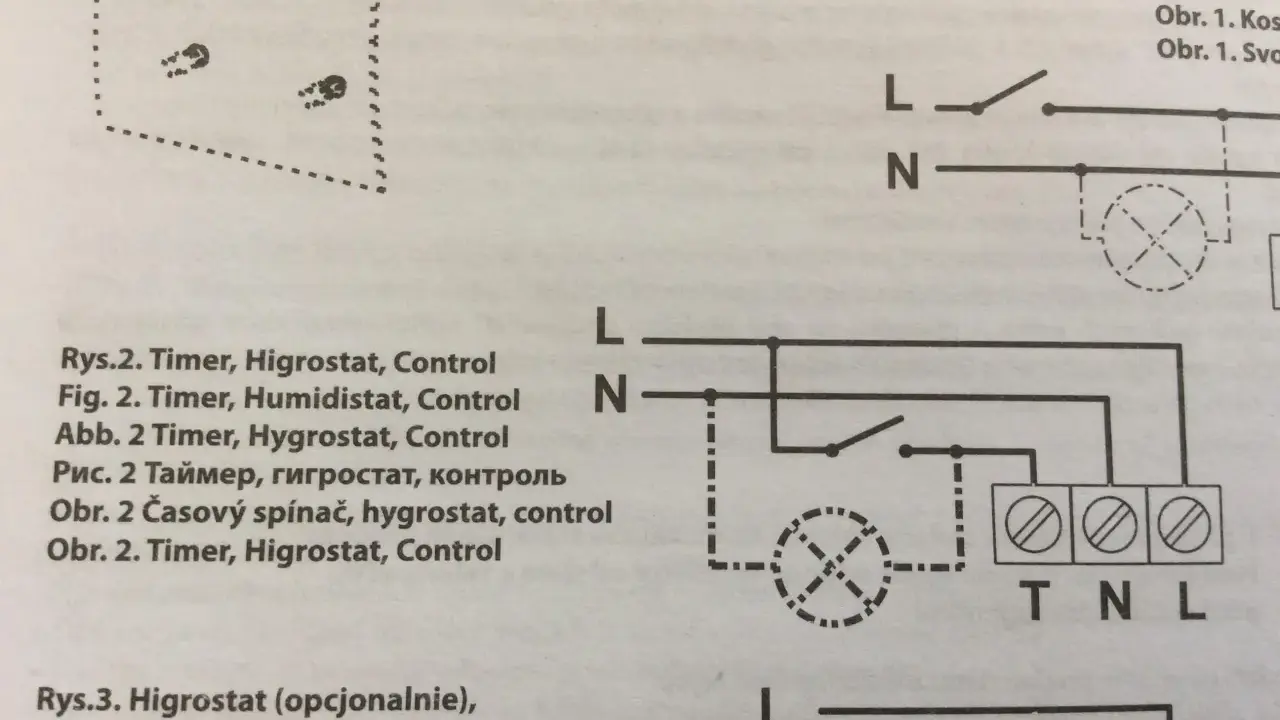

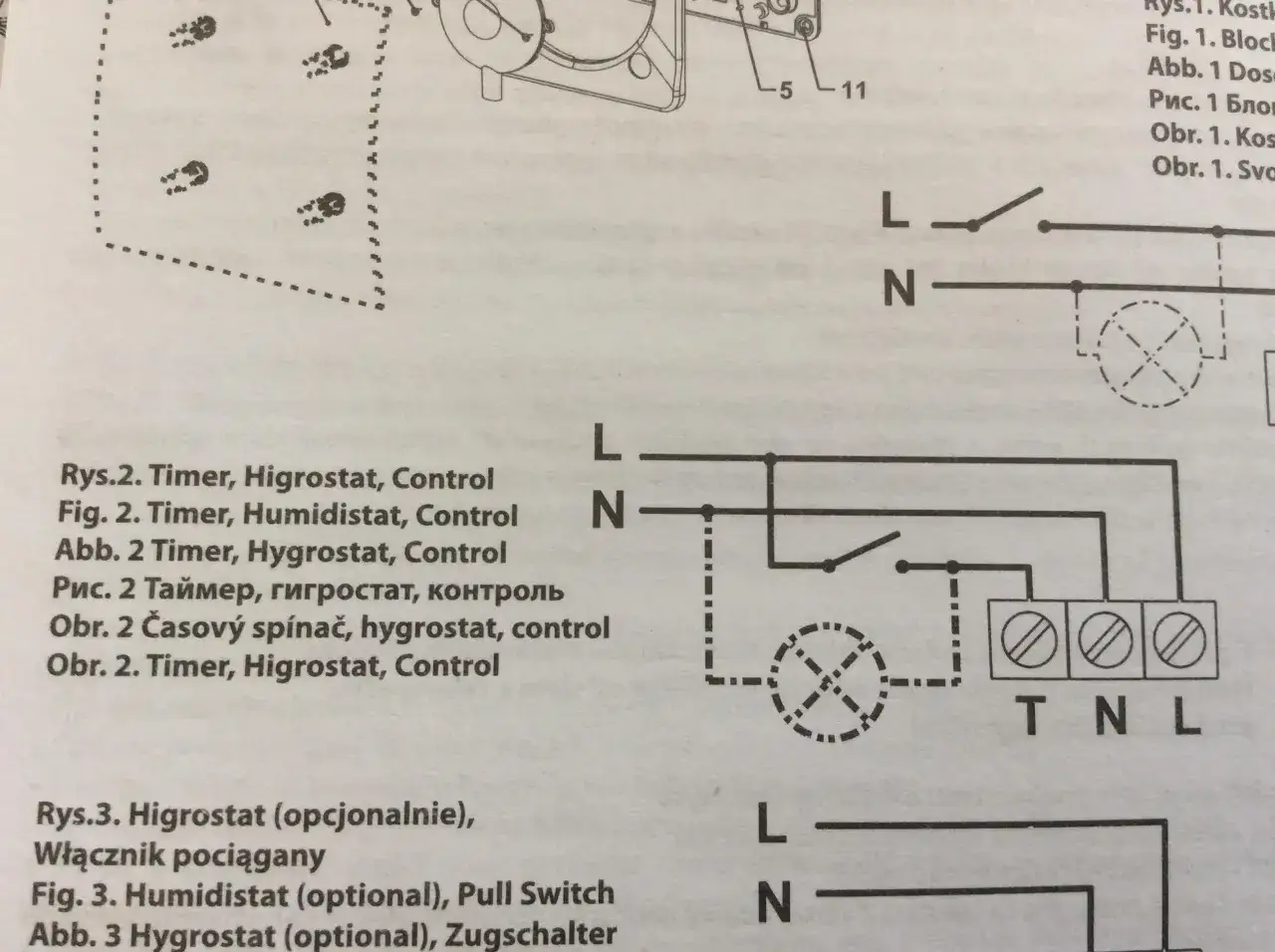

W wentylatorze z opóźnieniem wyłączenia zacisk L zasila elektronikę przez cały czas, zacisk N dostarcza przewód neutralny, a LT, T, SL lub LS otrzymuje fazę po włączeniu światła. Schemat można zapisać w uproszczeniu tak:

• L wentylatora do fazy stałej z obwodu,
• N wentylatora do neutralnego,
• LT, T, SL albo LS do fazy wychodzącej z włącznika światła.

Po zapaleniu lampy faza sterująca uruchamia silnik. Po zgaszeniu światła znika sygnał na LT, ale stałe zasilanie na L pozwala timerowi odmierzyć ustawiony czas. Jeśli podłączysz taki model wyłącznie do fazy załączanej światłem, opóźnienie może nie działać, a higrostat może uruchamiać się nieprawidłowo.

Niektóre wentylatory z higrostatem mogą pracować automatycznie tylko na przewodach L i N. Inne wykorzystują dodatkowy zacisk do ręcznego startu ze światła. Nie ma tu jednego uniwersalnego schematu, dlatego instrukcja producenta jest ważniejsza niż podobny wygląd kostki zaciskowej w innym modelu.

Próg wilgotności ustaw zwykle na wartość pośrednią, na przykład 60-70% RH, jeśli producent przewiduje taki zakres. Zbyt niska nastawa może powodować częste uruchamianie wentylatora po myciu rąk, a zbyt wysoka sprawi, że po kąpieli urządzenie zareaguje za późno.

Najczęstsze błędy, przez które wentylator nie działa

Najczęściej problem nie wynika z uszkodzonego silnika, tylko z pomylonych przewodów. Szczególnie często faza stała i faza sterująca są traktowane jako to samo, choć w modelu z timerem pełnią zupełnie różne funkcje.

• Podłączenie L do LT bez stałej fazy powoduje brak podtrzymania pracy po zgaszeniu światła.
• Brak przewodu N uniemożliwia działanie większości wentylatorów elektronicznych.
• Zamiana N z PE jest niedopuszczalna i może naruszyć ochronę przeciwporażeniową.
• Zbyt szczelny kanał bez dopływu powietrza ogranicza wydajność, nawet gdy podłączenie elektryczne jest poprawne.
• Zabrudzony wirnik lub kratka zwiększa hałas i zmniejsza przepływ powietrza.
• Nieprawidłowy kierunek kanału może powodować cofanie wilgotnego powietrza do łazienki.

Po uruchomieniu sprawdź nie tylko, czy śmigło się obraca. Przyłóż cienki arkusz papieru do kratki i posłuchaj, czy wentylator pracuje równo. W modelu z timerem zmierz, czy po zgaszeniu światła działa przez ustawiony czas, a w modelu z higrostatem nie reguluj progu zaraz po montażu. Najpierw daj urządzeniu kilka cykli pracy w normalnych warunkach.

Jeśli wentylator buczy, ale nie startuje, wyłącz zasilanie i sprawdź połączenia oraz swobodę obrotu wirnika. Gdy zabezpieczenie wyłącza obwód, pojawia się zapach przegrzanej izolacji albo nie potrafisz jednoznacznie rozpoznać przewodów, przerwij pracę. W takim przypadku szybka wizyta elektryka jest rozsądniejsza niż dalsze próby metodą prób i błędów.

Dobry schemat to nie wszystko, liczy się także wentylacja

Podłączenie do światła ma sens tylko wtedy, gdy wentylator może rzeczywiście wyrzucać powietrze do sprawnego kanału. Nie podłączaj go do kanału, który jest zatkany, wspólny z pomieszczeniem o innym przeznaczeniu albo nie zapewnia prawidłowego ciągu. Sam mocniejszy silnik nie naprawi źle zaprojektowanej wentylacji.

Przy remoncie sprawdź też dopływ powietrza przez podcięcie drzwi lub kratkę. Bez niego wentylator będzie miał trudność z usuwaniem pary, a jego praca może stać się głośniejsza. W praktyce drożny kanał i swobodny nawiew robią dla efektu więcej niż wybór urządzenia o wyższej deklarowanej wydajności.

Jeżeli łazienka ma okno i jest używana sporadycznie, wystarczy często model z timerem. W pomieszczeniu bez okna, intensywnie eksploatowanym lub podatnym na skraplanie pary rozsądniejszy będzie wentylator z higrostatem. Koszt samego urządzenia jest zwykle wyższy o około 50-200 zł względem prostego modelu, ale wygoda i skuteczniejsze osuszanie często uzasadniają tę różnicę.

Połączenie ze światłem powinno działać bezpiecznie i przewidywalnie

Najkrótsza odpowiedź brzmi tak: model standardowy łączy się z N oraz fazą załączaną przez włącznik światła, natomiast wersja z timerem potrzebuje dodatkowo stałej fazy na L. Przed rozpoczęciem prac trzeba sprawdzić schemat urządzenia, rodzaj instalacji, klasę ochronności i miejsce montażu.

Samodzielne działania ogranicz do czynności, które naprawdę potrafisz bezpiecznie wykonać. Instalacja 230 V w łazience nie jest dobrym miejscem na eksperymenty, a prawidłowy montaż powinien zakończyć się sprawdzeniem połączeń i pomiarami ochronnymi wykonanymi przez osobę z odpowiednimi kwalifikacjami.
