Remontujesz pokój i chcesz wymienić albo zamontować osprzęt przy lampie? Podłączenie wyłącznika światła wymaga przede wszystkim rozpoznania przewodów, właściwego doboru łącznika i sprawdzenia, czy obwód rzeczywiście nie jest pod napięciem. Wyjaśniam, jak działa typowy układ, czym różni się łącznik jednobiegunowy od schodowego i kiedy lepiej przerwać pracę oraz wezwać elektryka.
Bezpieczny montaż zaczyna się od rozpoznania obwodu
- Wyłącz zasilanie w rozdzielnicy i sprawdź brak napięcia na każdym przewodzie.
- W zwykłym układzie łącznik rozłącza fazę L, a nie przewód neutralny N.
- Do zacisku COM lub L trafia faza zasilająca, a do L1 przewód powrotny do lampy.
- Kolory przewodów są pomocne, ale w starej instalacji nie zastępują pomiaru.
- Łącznik schodowy i inteligentny wymagają innego układu przewodów niż zwykły model.
Najpierw sprawdź bezpieczeństwo i rodzaj instalacji
Praca przy domowej instalacji oznacza kontakt z napięciem 230 V, dlatego nie zaczynam od odkręcania klawisza, tylko od wyłączenia właściwego zabezpieczenia w rozdzielnicy. Samo zgaszenie światła nie jest żadnym dowodem bezpieczeństwa. Wyłącznik może rozłączać niewłaściwy przewód, a oznaczenia w rozdzielnicy bywają nieaktualne.
Po wyłączeniu obwodu sprawdzam brak napięcia dwubiegunowym testerem napięcia na wszystkich żyłach, które mogą znajdować się w puszce. Prosty próbnik w formie śrubokręta może pomóc w orientacji, ale nie powinien być jedynym narzędziem kontrolnym. Jeśli nie masz odpowiedniego przyrządu albo nie wiesz, który bezpiecznik odpowiada za lampę, rozsądniej zlecić pracę fachowcowi.
W starszych mieszkaniach kolory przewodów potrafią wprowadzić w błąd. W nowej instalacji najczęściej spotkasz brązowy lub czarny przewód fazowy L, niebieski neutralny N oraz żółto-zielony ochronny PE, ale funkcję przewodu potwierdza pomiar i układ połączeń, a nie sam kolor izolacji. Przewodu ochronnego nie wolno wykorzystywać jako roboczego.
Dobierz łącznik do sposobu sterowania lampą
Potocznie mówimy „włącznik” albo „wyłącznik”, natomiast w osprzęcie elektrycznym często stosuje się określenie łącznik. Dobór właściwego mechanizmu jest ważniejszy niż wygląd klawisza. Łącznik jednobiegunowy nie zastąpi schodowego, nawet jeśli oba elementy wyglądają niemal identycznie.
| Typ łącznika | Zastosowanie | Typowe zaciski |
|---|---|---|
| Jednobiegunowy | Jedna lampa sterowana z jednego miejsca | COM lub L oraz L1 |
| Świecznikowy | Dwie sekcje jednej lampy, na przykład żyrandol z dwoma obwodami | L, L1 i L2 |
| Schodowy | Jedna lampa sterowana z dwóch miejsc | Zacisk wspólny COM oraz dwa zaciski przełączne |
| Krzyżowy | Sterowanie z trzech lub większej liczby miejsc | Dwie pary zacisków przełącznych |
| Inteligentny | Sterowanie aplikacją, automatyzacją lub przyciskiem | Zależnie od modelu L, N, wyjście do lampy i ewentualnie S |
Na obudowie mogą pojawić się oznaczenia COM, L, L1, L2 albo symbole strzałek. Nie zakładam, że ich rozmieszczenie będzie takie samo w każdym modelu. Przed montażem zawsze sprawdzam schemat nadrukowany na mechanizmie lub dołączony przez producenta.
Jak podłączyć zwykły łącznik krok po kroku
Poniższy opis dotyczy typowej wymiany istniejącego łącznika jednobiegunowego, a nie wykonywania całej instalacji od podstaw. Jeśli w puszce nie ma przewodów odpowiadających dotychczasowemu układowi, nie próbuję dopasowywać ich na siłę.
- Wyłącz zabezpieczenie obwodu w rozdzielnicy. Dla pewności możesz wyłączyć główne zasilanie, jeśli nie potrafisz jednoznacznie wskazać właściwego obwodu.
- Zdejmij klawisz i ramkę, a przed odłączeniem przewodów zrób zdjęcie starego podłączenia. Fotografia pomaga, ale nie zastępuje sprawdzenia funkcji żył.
- Potwierdź brak napięcia testerem dwubiegunowym. Sprawdź każdą żyłę względem pozostałych oraz przewodu ochronnego.

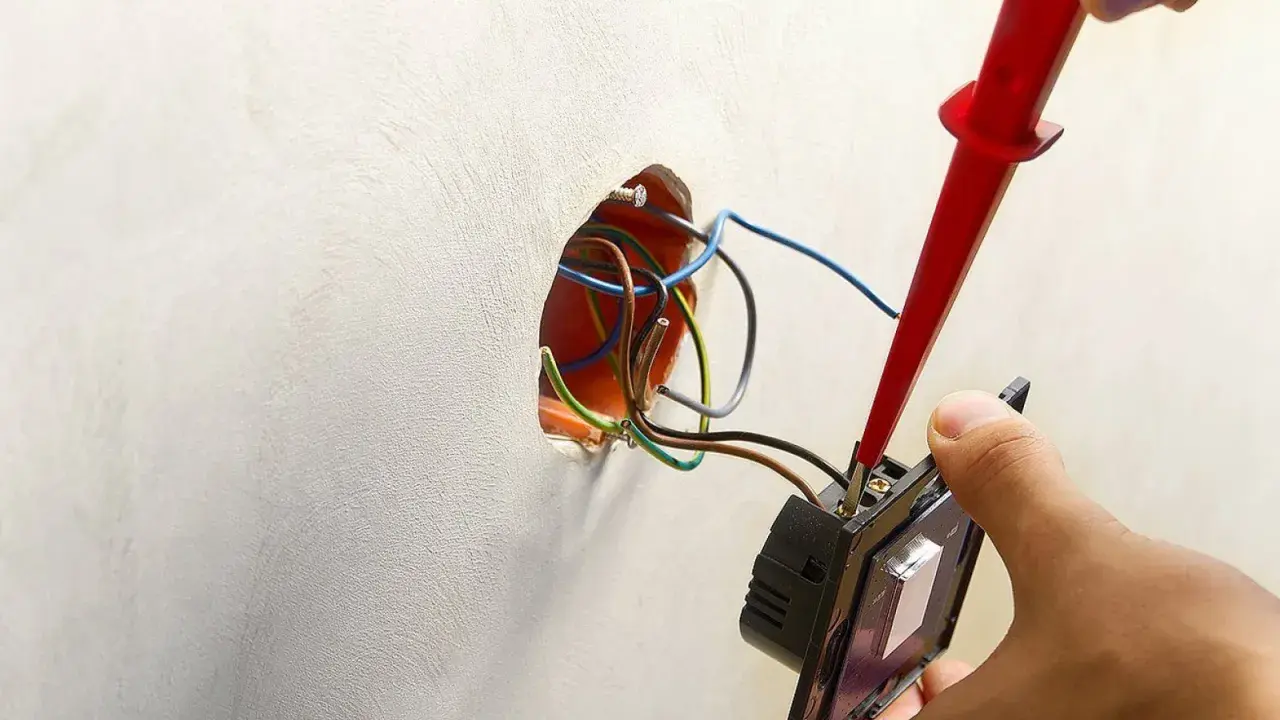

- Rozpoznaj zaciski nowego mechanizmu. Faza zasilająca trafia do COM lub L, a przewód wychodzący do lampy do L1 albo zacisku oznaczonego strzałką.
- Nie podłączaj przewodu neutralnego N do zwykłego łącznika. W klasycznym układzie N oraz PE biegną do oprawy, a łącznik przerywa wyłącznie fazę.
- Wsuń żyły do zacisków zgodnie z instrukcją. Nie zostawiaj odcinka gołej miedzi poza zaciskiem i sprawdź delikatnym pociągnięciem, czy przewód trzyma się stabilnie.
- Ułóż przewody w puszce bez ostrego zaginania, przykręć mechanizm i zamontuj ramkę oraz klawisz.
Najprostszy schemat można zapisać tak: L zasilania → COM/L → L1 → lampa. Przewód neutralny N oraz ochronny PE nie przechodzą przez standardowy mechanizm. Inaczej wygląda to w niektórych układach, w których zasilanie doprowadzono najpierw do oprawy, a do puszki łącznika poprowadzono tylko żyły potrzebne do sterowania.
Po zamknięciu puszki włącz zasilanie i sprawdź działanie. Jeśli pojawi się trzask, zapach spalenizny, nagrzewanie mechanizmu, migotanie albo zadziała wyłącznik różnicowoprądowy, natychmiast odłącz obwód i nie wykonuj kolejnych prób.
Podwójny, schodowy i krzyżowy wymagają innego połączenia
Łącznik podwójny
Model podwójny, nazywany też świecznikowym, pozwala niezależnie sterować dwiema sekcjami lampy. Faza zasilająca trafia na wspólny zacisk L, a dwa przewody powrotne prowadzą do osobnych wyjść L1 i L2. Przewód neutralny pozostaje połączony z oprawą.
Ten wariant ma sens przy żyrandolu z dwiema grupami żarówek albo przy dwóch niezależnych punktach świetlnych. Jeśli w puszce znajduje się tylko jeden przewód powrotny, sama wymiana mechanizmu na podwójny nie stworzy drugiego obwodu. Potrzebna byłaby zmiana instalacji.
Łącznik schodowy
W układzie schodowym dwoma łącznikami steruje się jedną lampą z dwóch miejsc, na przykład z początku i końca korytarza. Faza wchodzi na zacisk wspólny pierwszego mechanizmu, dwa przewody korespondencyjne łączą oba łączniki, a zacisk wspólny drugiego otrzymuje przewód powrotny do lampy.
Najczęstszy błąd polega na podłączeniu fazy do niewłaściwego zacisku. Przy takich mechanizmach nie sugeruję się położeniem zacisku na obudowie, tylko oznaczeniem COM lub symbolem wspólnym. Jeśli po przełączeniu światło działa tylko z jednego miejsca, zwykle problemem jest właśnie pomylony zacisk albo przerwany przewód między łącznikami.
Przeczytaj również: Odpowietrzanie grzejnika krok po kroku bez zalania ściany
Łącznik krzyżowy
Gdy światłem trzeba sterować z trzech albo większej liczby miejsc, pomiędzy dwoma łącznikami schodowymi montuje się jeden lub więcej łączników krzyżowych. To rozwiązanie jest wygodne na długich schodach, ale wymaga większej liczby żył i poprawnego rozpoznania istniejącego okablowania.
Przy takim układzie nie warto kierować się poradą opartą wyłącznie na liczbie przewodów. Trzy żyły w puszce nie zawsze oznaczają ten sam obwód, szczególnie w instalacji prowadzonej wiele lat temu.
Stara instalacja i inteligentny łącznik mogą zmienić cały plan
Nowoczesne łączniki dotykowe, moduły Wi-Fi i przekaźniki często potrzebują stałego zasilania, czyli przewodu fazowego L oraz neutralnego N. W starej puszce przy klasycznym łączniku może znajdować się tylko faza i przewód powrotny do lampy. W takim miejscu model wymagający N nie zadziała poprawnie bez doprowadzenia dodatkowej żyły.
Niektóre urządzenia bez przewodu neutralnego współpracują z małymi obciążeniami LED tylko po zastosowaniu elementu kompensacyjnego wskazanego przez producenta. Objawem niekompatybilności może być delikatne żarzenie wyłączonej lampy, migotanie albo samoczynne włączanie. Nie rozwiązuję tego przypadkowym mostkowaniem przewodów, tylko sprawdzam instrukcję konkretnego modelu.
Przy okazji remontu dobrze sprawdzić także głębokość puszki. Moduł elektroniczny, złączki i kilka przewodów potrzebują więcej miejsca niż zwykły mechanizm. Zbyt ciasne upchanie elementów może powodować nacisk na zaciski, odkształcenie obudowy i późniejsze luźne połączenia.
Sam mechanizm zwykłego łącznika kosztuje zazwyczaj od kilkunastu do kilkudziesięciu złotych. Warianty designerskie, podświetlane i inteligentne są wyraźnie droższe, a do ceny dochodzi ewentualna wymiana puszki lub przewodów. Oszczędność na najtańszym elemencie nie ma sensu, jeśli zaciski są niewygodne albo produkt nie jest przeznaczony do danego rodzaju obciążenia.
Błędy, które wyglądają niewinnie, ale są niebezpieczne
- Wyłączanie tylko klawisza zamiast zabezpieczenia w rozdzielnicy.
- Sprawdzanie napięcia wyłącznie próbnikiem neonowym lub „na dotyk”.
- Rozłączanie przewodu neutralnego N zamiast fazowego L.
- Łączenie przewodów przez skręcenie i owinięcie taśmą zamiast użycia odpowiedniej złączki.
- Wkładanie dwóch żył do jednego zacisku, który nie jest do tego przeznaczony.
- Traktowanie koloru izolacji jako pewnego dowodu funkcji przewodu.
- Wykorzystanie żyły żółto-zielonej do zasilania lub sterowania.
- Montowanie łącznika podwójnego bez drugiego przewodu powrotnego.
- Podłączanie urządzenia smart bez sprawdzenia, czy wymaga przewodu neutralnego.
Do elektryka zwróciłbym się bez wahania przy instalacji aluminiowej, nadpalonych przewodach, braku przewodu ochronnego, niejasnych połączeniach w puszce lub konieczności dołożenia nowych żył. Tak samo postąpiłbym przy pracy w łazience, na zewnątrz albo w obwodzie, którego nie da się jednoznacznie odłączyć.
Jeśli połączenie wymaga tylko wymiany identycznego mechanizmu, a przewody są czytelne, nieuszkodzone i prawidłowo zabezpieczone, zadanie bywa proste. Gdy układ nie pasuje do schematu, przerwanie pracy jest oznaką rozsądku, nie porażki.
Po montażu sprawdź nie tylko to, czy lampa świeci
Po przywróceniu zasilania sprawdzam, czy światło włącza się wyłącznie po użyciu właściwego klawisza, czy drugi obwód działa niezależnie i czy żaden element nie nagrzewa się podczas pracy. Przy łącznikach schodowych testuję każdą kombinację położeń, a przy modelach smart sprawdzam również działanie ręczne i komunikację z aplikacją.
Na koniec oglądam, czy klawisz nie zacina się, ramka przylega do ściany, a mechanizm nie porusza się przy przełączaniu. Dobrze wykonane podłączenie powinno być stabilne, ciche i niewidoczne. Jeżeli coś brzęczy, przerywa albo wymaga mocnego dociskania, nie traktuję tego jako drobnej niedogodności, tylko jako sygnał do ponownego odłączenia obwodu i sprawdzenia połączeń.
